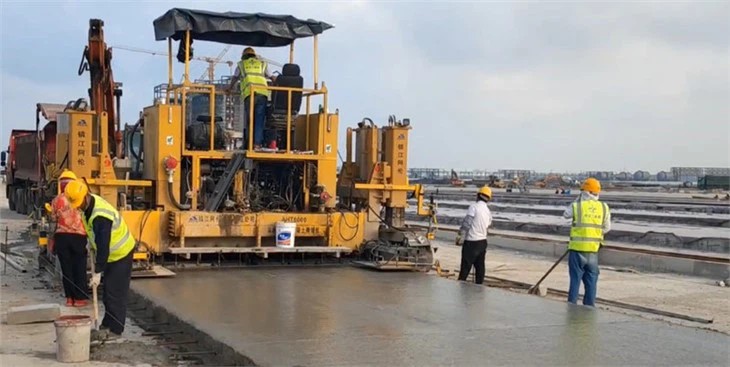

स्लिपफॉर्म स्क्वायर और एयरपोर्ट फुटपाथ मशीनें

विशिष्टताएँ: AHT4000/AHT6000/AHT8000/AHT7500S

* :वैकल्पिक रूप से, मूल फ़र्श की चौड़ाई 2500 मिमी या 3500 मिमी है, और फ़र्श की चौड़ाई 250 मिमी या 300 मिमी अंतराल से चौड़ी होती है।

इसे ग्राहक द्वारा वास्तविक निर्माण आवश्यकताओं के अनुसार अनुकूलित किया जाता है।

**:option 1 -- QSB6.7-C220-30, कमिंस, 163 kW/2200rpm;

विकल्प2--TAD850VE, वोल्वो160kW/2200rpm.

***:option -QSB6.7-C260-30, कमिंस, 194 kW/2200rpm

सभी जानकारी और विनिर्देश मुद्रण के समय सही हैं और बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।

विशेषताएँ

一,प्रदर्शन गुण:

AHT4000/6000/8500/7500S कंक्रीट फ़र्श मशीनों को पूर्ण हाइड्रोलिक ड्राइव, वास्तविक समय की निगरानी और स्व-निदान क्षमताओं के साथ केंद्रीकृत कंप्यूटर नियंत्रण और ऑटो लेवलिंग और ट्रेसिंग सिस्टम के साथ डिज़ाइन किया गया है।

● अवलोकन

उच्च मानक की यह नवीन, उन्नत और व्यावहारिक मशीन कंक्रीट सड़क और चौक और हवाई अड्डे के फुटपाथ के निर्माण के लिए एक प्रमुख विशेषता उपकरण है।

●अत्यधिक लचीला कंक्रीट स्लिपफॉर्म फ़र्श

कंक्रीट स्लिपफॉर्म पेवर 3.0 मीटर से 8.5 मीटर तक की चौड़ाई और 450 मिमी तक की मोटाई के साथ मानक कंक्रीट सड़क फुटपाथ को सटीकता से बना सकता है।

●कंक्रीट संघनन तंत्र

पेवर हाइड्रोलिक वाइब्रेटर ड्राइव से सुसज्जित है। पेवर 14 हाइड्रोलिक कनेक्शन (वैकल्पिक: 9 या 18) के साथ मानक रूप से आता है। सपोर्ट लेयर और कंक्रीट रोड को फ़र्श करते समय एक ही समय में फैलाने, खुरचने, कंपन करने, टैंपिंग और एक्सट्रूज़न का एक साथ संचालन।

●कुशल इंजन प्रबंधन प्रणाली

ECO मोड सेटिंग स्वचालित रूप से इंजन की शक्ति को वर्तमान प्रदर्शन आवश्यकताओं के अनुसार समायोजित करती है ताकि ईंधन-कुशल डीजल खपत और कम शोर उत्सर्जन सुनिश्चित हो सके। AHT6000/8500/7500S VOLVO TAD552VE/TAD851VE/TAD852VE इंजन से लैस हैं, जिसमें अत्याधुनिक, उच्च-प्रदर्शन इंजन तकनीक (210 kW/ 290HP आउटपुट पावर तक) है जो EC स्टेज IIIA उत्सर्जन मानकों को पूरा करती है।

●मजबूत मशीन डिजाइन और टिकाऊ फ़र्श मोल्ड

मशीन का मज़बूत डिज़ाइन लगातार उच्च-आउटपुट कंक्रीट फ़र्श और कठिन साइट स्थितियों के तहत भी सटीक फ़र्श परिणामों की गारंटी देता है। पेवर 8.5 मीटर (या 9 मीटर) मीट्रिक फ़र्श मोल्ड की श्रृंखला के साथ संगत हो सकता है। 3.0 मीटर से 8.5 मीटर की श्रृंखला मानक रूप से एक पहनने योग्य सोल के साथ आती है और इसे वैकल्पिक क्राउन प्रोफ़ाइल से सुसज्जित किया जा सकता है।

●उच्च परिशुद्धता स्टीयरिंग और ड्राइव सिस्टम

सड़क के मोड़ पर समतलता, सीधापन और चिकनाई सुनिश्चित करने के लिए ऑटो लेवलिंग और ट्रेसिंग सिस्टम। अत्यंत सुचारू संचालन के लिए बुद्धिमान नियंत्रण प्रणाली और एंटी-स्किड स्टीयरिंग सिस्टम सटीक कंक्रीट फ़र्श की सीधीता सुनिश्चित करता है।

●उत्तम एर्गोनॉमिक्स और हैंडलिंग

एर्गोनॉमिक रूप से डिज़ाइन किए गए ऑपरेटर प्लेटफ़ॉर्म में उपयोगकर्ता के अनुकूल ऑपरेटिंग अवधारणा और असाधारण दृश्यता है, जो ऑपरेटर के लिए काम को आसान बनाता है। पूर्ण हाइड्रोलिक स्वतंत्र ड्राइव, डिस्प्ले और स्व-निदान क्षमता वाला माइक्रो-कंप्यूटर। परिचालन आराम और आसानी के लिए स्मार्ट नियंत्रण के साथ एर्गोनॉमिक रूप से डिज़ाइन किया गया।

●पूर्णतः मॉड्यूलर मशीन डिजाइन

मशीन का पूर्ण मॉड्यूलर डिज़ाइन उपयोगकर्ता की आवश्यकताओं के अनुसार नए विकल्पों के साथ लचीले ढंग से संशोधित और अपग्रेड करना संभव बनाता है। कॉम्पैक्ट आयाम और न्यूनतम रेट्रोफिट आवश्यकताएं सुनिश्चित करती हैं कि पेवर को आसानी से लोड किया जा सकता है और किफायती तरीके से परिवहन किया जा सकता है। कॉन्फ़िगरेशन के आधार पर, डॉवेल बार इंसर्टर या ऑसिलेटिंग बीम और सुपर स्मूथर परिवहन के दौरान मशीन पर लगे रह सकते हैं।

एएचटी4000/6000/8000/7500एसस्लिपफॉर्म पेवर्स को पूर्ण हाइड्रोलिक ड्राइव, वास्तविक समय की निगरानी और स्व-निदान क्षमताओं के साथ केंद्रीकृत कंप्यूटर नियंत्रण, और ऑटो लेवलिंग और ट्रेसिंग सिस्टम के साथ डिजाइन किया गया है।

उच्च मानक की यह नवीन, उन्नत और व्यावहारिक मशीन हाई-स्पीड रेलवे और कंक्रीट सड़क के निर्माण के लिए एक प्रमुख विशेषता उपकरण है।

● AHT4150 / 6000/8000/ 7500S कंक्रीट फ़र्श मशीनें हाई-स्पीड रेलवे सपोर्ट लेयर और कंक्रीट रोड के निर्माण के लिए उपयुक्त हैं।

● समर्थन परत और कंक्रीट सड़क बिछाते समय एक ही समय में फैलाने, खुरचने, कंपन करने, दबाने और बाहर निकालने का एक साथ संचालन।

● पूर्ण हाइड्रोलिक स्वतंत्र ड्राइव, डिस्प्ले और स्व-निदान क्षमता वाला माइक्रो-कंप्यूटर।

● परिचालन आराम और आसानी के लिए स्मार्ट नियंत्रण के साथ एर्गोनॉमिक रूप से डिज़ाइन किया गया।

● मशीन की विश्वसनीयता सुनिश्चित करने और पेवर की सेवा जीवन को लम्बा करने के लिए प्रमुख घटकों का आयात किया गया।

विशेषताएं (9)

वोल्वो / कमिंस जल-शीतित इंजन, शक्तिशाली, उच्च-टोक़ आरक्षण,

कम ईंधन खपत, यूरोपीय पर्यावरण के अनुरूप उत्सर्जन।

सुपर-उच्च आवृत्ति, मजबूत कंपन, शीर्ष-पक्ष फ़र्श का उच्च घनत्व

ऑटो लेवलिंग और ट्रेसिंग सिस्टम फ़र्श की सतह की समतलता और सड़क की सीधीता सुनिश्चित करता है।

आकार देने वाले टेम्पलेट में आने वाली कंक्रीट की मात्रा को नियंत्रित करने के लिए दो हाइड्रोलिक सिलेंडरों के माध्यम से नियंत्रित किया जाता है, जो पूरी तरह से ऊपर और नीचे जा सकता है या स्वतंत्र रूप से बाएं या दाएं तरफ ऊपर और नीचे जा सकता है।

दो हाइड्रोलिक-ड्राइव क्रॉलर और माइक्रोकंप्यूटर नियंत्रण पूर्व-निर्धारित स्थिर गति, सही सीधी रेखा में चलने और मोड़ के आसपास सुचारू स्टीयरिंग सुनिश्चित करते हैं

उत्तम एर्गोनोमिक डिजाइन और संचालन अवधारणा

एर्गोनॉमिक रूप से डिजाइन किए गए ऑपरेटर प्लेटफॉर्म में उपयोगकर्ता के अनुकूल संचालन अवधारणा और असाधारण दृश्यता है, जो ऑपरेटर के लिए काम को आसान बनाता है।

केंद्रीकृत स्नेहन स्वचालित हो सकता है। उच्च तापमान और मकसद घटकों के लिए स्नेहन ग्रीस चार्ज करें, प्रभावी रूप से पहनने की अवधि को लंबा करें, छेड़छाड़ और खिलाने की विश्वसनीयता में काफी सुधार करें।

मानक या वैकल्पिक उपकरण

1. हाइड्रोलिक वाइब्रेटर

पेवर हाइड्रोलिक वाइब्रेटर को शक्ति प्रदान करने के लिए 14 हाइड्रोलिक कनेक्शनों के साथ मानक रूप से आता है (9 या 24 वैकल्पिक रूप से उपलब्ध हैं)

2. अलग साइड बार इन्सर्टर्स

दोनों तरफ लगे साइड टाई बार इंसर्टर्स स्वचालित रूप से आसन्न सड़क के फुटपाथों को पक्का करने के लिए टाई बार डालते हैं

3, अनुदैर्ध्य टाई बार इंसर्टर (केवल AHT8500/SF7500S के लिए)

अनुदैर्ध्य जोड़ों पर स्लैबों को अलग होने से रोकने के लिए अनुदैर्ध्य टाई बार स्वचालित रूप से डाले जाते हैं।

4, वैकल्पिक सुपर चिकनी

उच्च गुणवत्ता वाली सामग्री से बना सुपर स्मूथर उत्तम सतह गुणवत्ता सुनिश्चित करता है

5, वैकल्पिक ऑसिलेटिंग बीम इंसर्टर (केवल AHT7500S के लिए)

जब मशीन रुकती है तो स्वचालित उठाने की क्रिया के साथ सनकी-संचालित, भारी-ड्यूटी ऑसिलेटिंग बीम, कंक्रीट फुटपाथ की सतह में किसी भी अनियमितता को हटा सकती है।

6, वैकल्पिक DBI इन्सर्टर (केवल AHT7500S के लिए)

मशीन फ्रेम (केवल AHT7500S के लिए) पर लगे व्यापक डॉवेल बार इंसर्टर (DBI) में वैकल्पिक स्वचालित इंसर्शन फ़ंक्शन होता है जो डॉवेल बार को सटीक स्थिति में प्रविष्ट कर सकता है।

AHT4000/6000/8500/7500S सीरीज स्लिपफॉर्म पेवर्स के लाभ

1. शक्तिशाली इंजन

शक्तिशाली इंजन हर समय इष्टतम शक्ति और टॉर्क रेंज में प्रभावी कंक्रीट फ़र्श की गारंटी देता है।

2. प्रदर्शन-अनुकूलित इको मोड इंजन प्रबंधन

ईसीओ मोड प्रदर्शन आवश्यकताओं के अनुसार इंजन आउटपुट को स्वचालित रूप से अनुकूलित कर सकता है, जिससे इष्टतम इंजन दक्षता, किफायती डीजल खपत और कम शोर उत्सर्जन की गारंटी मिलती है।

3. मानकीकृत ऑपरेटिंग अवधारणा, एर्गोनॉमिक रूप से अनुकूलित, स्पष्ट रूप से संगठित नियंत्रण पैनल

अपनी अत्याधुनिक स्क्रीन और स्पष्ट, भाषा-तटस्थ प्रतीकों के साथ, नियंत्रण पैनल उत्पादक ऑन-साइट संचालन को बढ़ावा देता है। विभिन्न मॉडलों पर इस्तेमाल की जाने वाली मानकीकृत, स्व-व्याख्यात्मक संचालन अवधारणा बेहतर तालमेल प्रभाव प्रदान करती है।

4. रखरखाव और निरीक्षण बिंदुओं तक आसान पहुंच से रखरखाव की आवश्यकताएं न्यूनतम हो जाती हैं।

5. उच्च गुणवत्ता वाली मशीन नियंत्रण प्रणाली ZJAR PAVING के स्वामित्व वाले सॉफ्टवेयर का उपयोग करने वाली उच्च गुणवत्ता वाली मशीन नियंत्रण प्रणाली परिचालन सुरक्षा और स्लिपफॉर्म पेवर के अनुप्रयोगों की सीमा दोनों को बढ़ाती है।

6. सेवा निदान प्रणालीWIDIAG

ZJAR PAVER, एक मानकीकृत इंटरफ़ेस के साथ सेवा निदान प्रणाली, तकनीशियनों को साइट पर सीधे त्रुटियों का त्वरित निवारण करने की अनुमति देता है।

7. अनुप्रस्थ ढलान नियंत्रण प्रणाली

ARAN द्वारा विकसित नवीन इलेक्ट्रॉनिक अनुप्रस्थ ढलान नियंत्रण प्रौद्योगिकी मशीन के प्रतिक्रिया समय को काफी कम कर देती है, जिसके परिणामस्वरूप वांछित फ़र्श प्रभाव प्राप्त होता है।

8. गति समायोजन (मशीन चलना और गति विनियमन)

प्रत्येक व्यक्तिगत ट्रैक इकाई का कंप्यूटर-सहायता प्राप्त गति समायोजन विनिर्देशों का सटीक अनुपालन करने में सक्षम बनाता है, यहां तक ​​कि मोड़ों पर भी।

9. परिवहन के दौरान तीव्र रूपांतरण और आसान परिवहन

परिवहन के दौरान पेवर को बदलने के लिए न्यूनतम प्रयास की आवश्यकता होती है, जिससे परिचालन लागत कम हो जाती है। गतिशीलता और कॉम्पैक्ट मशीन आयाम परिवहन को आसान बनाते हैं।

कार्रवाई संबंधी दिशानिर्देश:

टीम के सामंजस्य को अत्यधिक बनाए रखें, टीम भावना को पूर्ण रूप से निभाएं, वैज्ञानिक और तकनीकी नवाचार को एक शक्तिशाली प्रेरक शक्ति के रूप में लें, तकनीकी लाभों को पूर्ण रूप से निभाएं, विपणन विधियों को नया बनाएं, विशेष और उत्तम विशेषताएं बनाएं, झेनजियांग एरन मशीनरी स्तर को उच्च स्तर तक बनाएं।

अनुप्रयोग दृश्य:

चौक और हवाई अड्डे के निर्माण के दृश्य

सड़क निर्माण के दृश्य

समतल सतह और अच्छी सघनता के साथ फिसलनयुक्त फुटपाथ

AHT8500 एक-चरण निर्माण अच्छे और साफ कोने और किनारे के साथ

स्वचालित समतलीकरण प्रणाली के साथ सटीक संचालन से फुटपाथ की सतह की समतलता बहुत अच्छी हो जाती है।

दक्षिण पूर्व एशिया के कई क्षेत्रों में कंक्रीट फुटपाथ के अंदर स्टील की जाली लगाना आवश्यक है।

और कुछ परियोजनाओं में कंक्रीट के ढांचे में अनुदैर्घ्य टाई बार लगाने की आवश्यकता होती है, जिन्हें पहले से ही मैन्युअल रूप से भी लगाया जा सकता है।

स्वचालित रूप से पुल बार डालने के लिए तंत्र का अनुप्रयोग

काम के सिद्धांत:

कंक्रीट ट्रक स्प्रेडर के सामने कंक्रीट मिश्रण डालता है; पेवर एक निश्चित गति से आगे बढ़ता है; कार्य तंत्र काम करना शुरू कर देता है। स्क्रू स्प्रेडर ढेर किए गए कंक्रीट को बाएं और दाएं दिशाओं में अलग करता है और इसे स्क्रैपिंग प्लेट के सामने समान रूप से वितरित करता है। अस्थायी स्क्रैपिंग प्लेट, जिसकी ऊंचाई हाइड्रोलिक रूप से समायोज्य है, सीमेंट कंक्रीट को आवश्यक प्री-पेविंग मोटाई तक स्क्रैप करती है। आवृत्ति रूपांतरण प्लग-इन वाइब्रेटिंग रॉड एक निश्चित आवृत्ति पर कंपन करती है ताकि मिश्रण के दौरान कंक्रीट में मिश्रित हवा को बाहर निकाला जा सके और फिर छिद्रों को खत्म किया जा सके।

काम की शुरुआत

दक्षिण पूर्व एशिया में शहरी सड़क निर्माण का दृश्य, जहां सड़क के आधे हिस्से को क्रमशः पक्का किया गया था।

निर्माण की गुणवत्ता और कार्य कुशलता में उल्लेखनीय सुधार के कारण स्थानीय मालिकों से काफी प्रशंसा मिली

अफ्रीका के नाइजीरिया, मेडागास्कर, सेनेगल और मॉरीशस में निर्माण कार्य के दृश्य

समन्वित फ़र्श संचालन, उच्च कार्य कुशलता लाना

फ़र्श निर्माण, यदि आपको बाधाओं से बचने की आवश्यकता है, तो पुनः फ़र्श को पूरा करने के लिए कई सरल कंक्रीट फॉर्मवर्क की आवश्यकता होती है।

प्वेर्टो प्रिंसेस, फिलीपींस में क्लास 1 राजमार्ग

समुद्री परिवहन के लिए लोडिंग के दो विकल्प:

क्रॉलर ट्रैक जैसे बड़े आकार के हिस्सों को हटाने की कोई आवश्यकता नहीं है; पूरी मशीन फ्लैट रैक कंटेनर में भेज दी गई है; जब निर्माण स्थल पर ले जाया जाता है, तो यह कुछ सहायक उपकरण को माउंट करने के बाद काम कर सकता है, जैसा कि ऊपर चित्र में दिखाया गया है।

पूरे मशीन उपकरण के क्रॉलर ट्रैक को अलग-अलग छोटे भागों में विभाजित करें और क्रमशः कंटेनर में डालें। जब इसे कार्य स्थल पर पहुंचाया जाता है, तो निर्माण में लगाने से पहले बहुत सारे असेंबली कार्य होते हैं।

भूमि परिवहन के लिए लोडिंग:

भूमि परिवहन के लिए माल लदान: पेवर को प्लेटफॉर्म ट्रेलर पर उठाएं

साइड-माउंटेड डेडिकेटेड वॉकिंग सपोर्ट फ्रेम से पेवर को प्लेटफॉर्म ट्रेलर पर चलाएं।

फ्लैटफॉर्म ट्रेलर द्वारा लंबी दूरी का सड़क परिवहन

बिक्री के बाद सेवा:

उत्पाद बिक्री के बाद सेवा प्रतिबद्धता

निर्माता भुगतान किए जाने के बाद 12 महीने की अवधि के लिए उपकरण की गुणवत्ता की गारंटी देगा (नियमित खपत, इंजन भागों और उपभोग्य सामग्रियों को छोड़कर)। वारंटी अवधि में, विक्रेता उपकरण के संचालन की पूरी गारंटी देगा। वारंटी अवधि में, यदि उपकरण के संचालन के दौरान कोई गुणवत्ता विफलता या क्षति होती है, तो विक्रेता विक्रेता के खर्च पर उपयोगकर्ता को हवाई मार्ग से वही स्पेयर पार्ट्स वितरित करेगा।

कंक्रीट पेवर के बिक जाने के बाद, अंतिम उपयोगकर्ताओं के अनुरोध पर 15 दिनों की अवधि के लिए स्थापना, कमीशनिंग और तकनीकी प्रशिक्षण के लिए घरेलू या विदेशी मोबाइल सर्विस स्टेशन से एक पेशेवर सेवा इंजीनियर को निःशुल्क साइट पर भेजा जाएगा। कार्य स्थल तक आने-जाने का हवाई टिकट और पेशेवर सेवा कर्मियों के स्थानीय परिवहन व्यय उपयोगकर्ता द्वारा वहन किए जाएंगे। इसके अलावा, यदि कमीशनिंग और तकनीकी प्रशिक्षण पूरा होने के बाद खरीदार की परियोजना के लिए अतिरिक्त तकनीकी सेवाओं की आवश्यकता होती है, तो विक्रेता अपने सेवा इंजीनियर को ठहरने की अवधि बढ़ाने या साइट पर जाने की व्यवस्था करेगा।

कंपनी उत्पादों का अनुकूलन करना जारी रखेगी और सेवा गारंटी प्रदान करेगी। खरीदार की सेवा की मांग की सूचना प्राप्त होने पर, संबंधित उपचार पद्धति को आगे बढ़ाने के लिए 24 घंटे के भीतर लिखित में जवाब दिया जाएगा, और भागों को कम से कम समय में हवाई या एक्सप्रेस डिलीवरी द्वारा उपयोगकर्ता की साइट पर भेजा जाएगा, ताकि हमारे विदेशी उपयोगकर्ता आजीवन तकनीकी सेवाओं और स्पेयर पार्ट्स की आपूर्ति का आनंद ले सकें।

उत्पादन प्रक्रिया और विनिर्माण के लिए गुणवत्ता आश्वासन

झेनजियांग एरन मशीनरी कंपनी लिमिटेड सड़क मशीनरी के लिए एक पेशेवर विनिर्माण कंपनी है। यह 30 से अधिक वर्षों से सड़क मशीनरी उत्पादों के अनुसंधान और विकास पर ध्यान केंद्रित करती है, और सड़क मशीनरी के डिजाइन और निर्माण में समृद्ध अनुभव अर्जित करती है। कंपनी के पास एक मजबूत तकनीकी शक्ति, उत्तम विनिर्माण तकनीक और समृद्ध प्रबंधन अनुभव है। मूल झेनजियांग रोड मशीनरी कंपनी के उत्पादों की विरासत में मिली तकनीक, झेनजियांग एरन ने उत्पाद प्रदर्शन और गुणवत्ता को और विकसित और लगातार बेहतर बनाया है।

"सब कुछ उपयोगकर्ताओं के लिए" के सिद्धांत का पालन करते हुए, कंपनी उपयोगकर्ता की ज़रूरतों के अनुसार उपकरण अनुकूलन सेवाएँ प्रदान करती है। उन्नत विदेशी तकनीक के आधार पर, सड़क निर्माण की वास्तविक घरेलू स्थितियों के साथ मिलकर, झेनजियांग एरन ने अपने उत्पाद डिज़ाइन में लगातार सुधार और पूर्णता लाई है, और फ़र्श और मिश्रण उपकरण उत्पाद समूहों की एक श्रृंखला विकसित की है। इस बीच, कंपनी ने नए प्रकार के सड़क निर्माण उत्पादों को विकसित करने के कौशल में भी महारत हासिल की है। अपनी अग्रणी तकनीक, अभिनव भावना, विश्वसनीय गुणवत्ता और सेवा गारंटी के साथ, झेनजियांग एरन अब दुनिया भर में अपने उत्पादों का विपणन कर रहा है। चीन, अफ्रीका, पूर्वी यूरोप, भारत, लैटिन अमेरिका, मध्य पूर्व, रूस और दक्षिण पूर्व एशिया में, झेनजियांग एरन दुनिया के लिए एक सुंदर भविष्य बनाने में मदद कर रहा है।
